随着互联网的发展,不管你是 IPTV 看电视还是连上电脑玩吃鸡亦或是青年老幼必不可缺的微信聊天,家庭网络都是必备的,所以现在家家户户都装上宽带了。并且随着李克强总理“提速降费”指示的进一步落实,现在的宽带资费已经非常便宜了,百兆光纤入户是起码,少数极客玩家甚至把几个运营商的网络都拉一条然后做负载均衡。

不过即便如此,为什么咱们经常还是会遇到网络卡、网络慢的情况呢?原因大概有几个:

  • 对宽带的需求大幅提高。比如观看影视剧咱们会优先选择更清晰的资源,像 4K 资源的实际网络需求大约是 30 Mbps;再比如咱们玩 FPS 游戏对网络的稳定性要求就特别高,有网络抖动或网络延迟就会玩的特别不舒服;
  • 使用的共享带宽(假带宽)。这种情况已经极少了,以前常见于某城宽带,即网络在测速时能达到百兆速率但实际使用(特别是高峰时段)很难达到标定速率;
  • 网络负载用户过多,同时连 10 个 1M 的用户比连 1 个 10M 的用户需要的系统资源要多得多;
  • 网络设备性能不足;
  • 无线网用户——原因很多,这是大部分用户的痛点!

分享一种家庭装修(改装)常见的网络拓展方案

无线网为什么会慢?

这里说的无线网特指由无线路由器(或 AP)发射的无线局域网(WLAN/WI-FI)。作为家庭用户咱们选购无线路由时首先看的是最大速率,其次是品牌外观,再次是接口数,然后是程序易用性(包括是否可刷第三方固件等)。

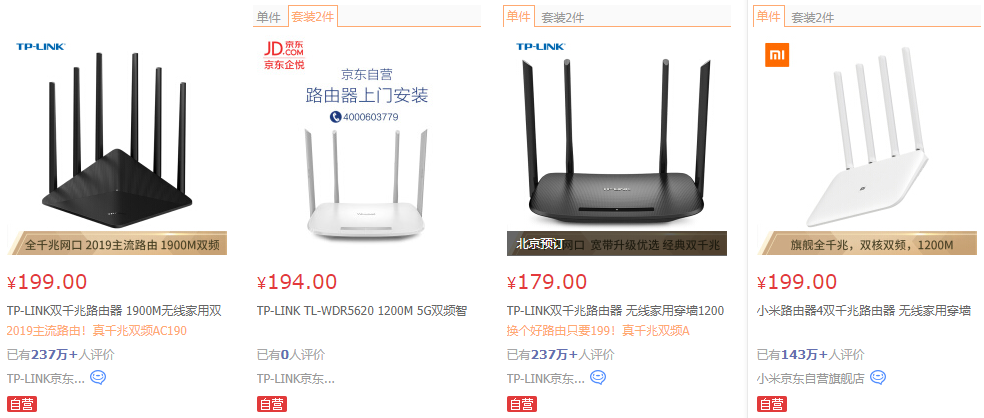

提到无线速率,现在几乎看不到百兆的无线路由了,动辄 1200M,有的甚至敢写 2100 M速率…但真的能达到那么快么?

分享一种家庭装修(改装)常见的网络拓展方案

答案是显然的。一般来讲,标称无限速率 1200M 的设备是同时使用 2.4G 和 5G 的双频路由,2.4G 下的理论速率是 300Mbps,再加上 5G 频段下的 867Mbps 就是 1167Mbps,勉强可以算是 1200Mbps 了。但任何一个设备(网络处理单元)都不可能同时使用两个频段的网络,所以单台无线设备的极限速率是 867Mbps——这么说似乎还不准确,因为还要考虑频带限制。

此处 G 是GHz 的缩写,指的是无线电波发射的频段范围,2.4G(2.402~2.483GHz)比较老是国际通用也是很多设备共用的无线频段,当前绝大多数无线设备均支持这一频段协议,5G 是 Wi-Fi 联盟近几年才推出的。它们跟运营商蜂窝网络提到的G(Generation,版本数。如 3G 指的是第三代移动通信,5G 指的是第五代移动通信)有本质区别。

简而言之:2.4G 无线网速度慢、范围广、抗干扰能力弱;5G 无线网抗干扰能力强、速度快、穿墙差覆盖面小。

当前市场上大部分设备仍只支持 2.4G 无线网,如大部分家用电视、低端智能手机、低端笔记本电脑,所以如果你的手机上网特别慢请先别急着怪网络哟。


说了这么多,其实还没提到影响无线网速率的最大原因:无线阻挡和无线干扰。

无线网的传播介质靠正玄电磁波虽然是看不见的东西,但它也常被物理阻隔。其中阻挡效果最明显依次有:金属物质、家用电器、瓷砖、玻璃、水体。因此无线路由器的安装位置挺有讲究,各位可以稍微留心下,最好是不要装在隔卫生间近或者墙角之类的地方。

有个笑话:你太胖了,挡着我信号了!其实这并不是开玩笑的,毕竟人体的水分占了 70% 左右呢~ :lol: :lol: :lol:

作为家庭用户,无线网干扰主要来自于 2.4Ghz 下的同频干扰,毕竟全世界所有设备都用这么点儿带宽。举个不那么恰当的例子:你女朋友的双胞胎妹妹同时跟你讲话,你肯定会辨识不清,然后会错意影响效率。

分享一种家庭装修(改装)常见的网络拓展方案

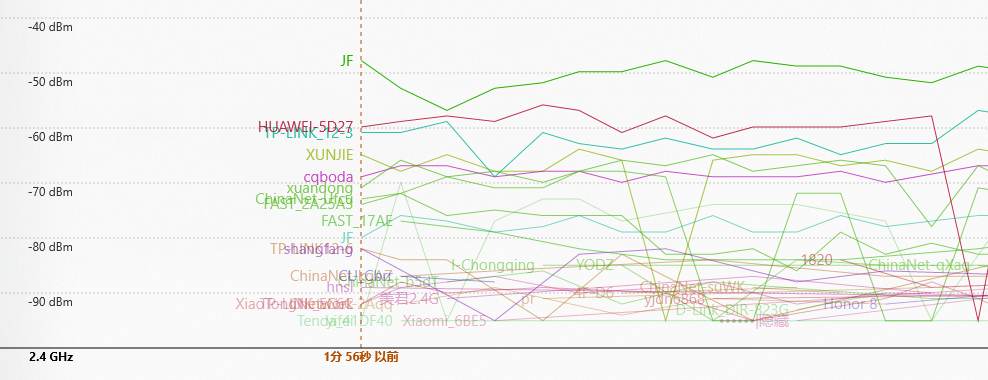

本人办公室工位笔记本检测的无线网信号图

上图看起来是不是特别吓人?如果你家的小区比较老,户数多楼层矮,那么检测出来的恐怕更糟糕,一到晚上网络恐怕就卡的不行不行的,经常看到信号满格但是速度巨慢对不对?这就是同频干扰惹的祸。

综上,无线网慢的解决办法有三:

  • 更换无线路由器(不是无脑增加)
  • 更换使用终端(2.4G -> 5G)
  • 将无线路由器放到合理位置
  • 还有设置个稍微复杂的密码吧…指不定有人蹭网呢

一种可用的网络拓展方案

所以你就知道了,即便用最好的设备,无线网因为传播介质这一根本原因仍然会存在不稳定、网速慢的情况。作为一个资深老司机,手机平板用无线网那是没办法的事儿,电脑也用无线网?NO NO NO

一般的,如无特殊要求,家庭强弱电箱会预留在进户门附近,为了美观(不私拉乱接),运营商光纤进户的光猫会直接放在弱电箱内,然后接路由再通过预留在墙体内的网线下连到各个房间。

分享一种家庭装修(改装)常见的网络拓展方案

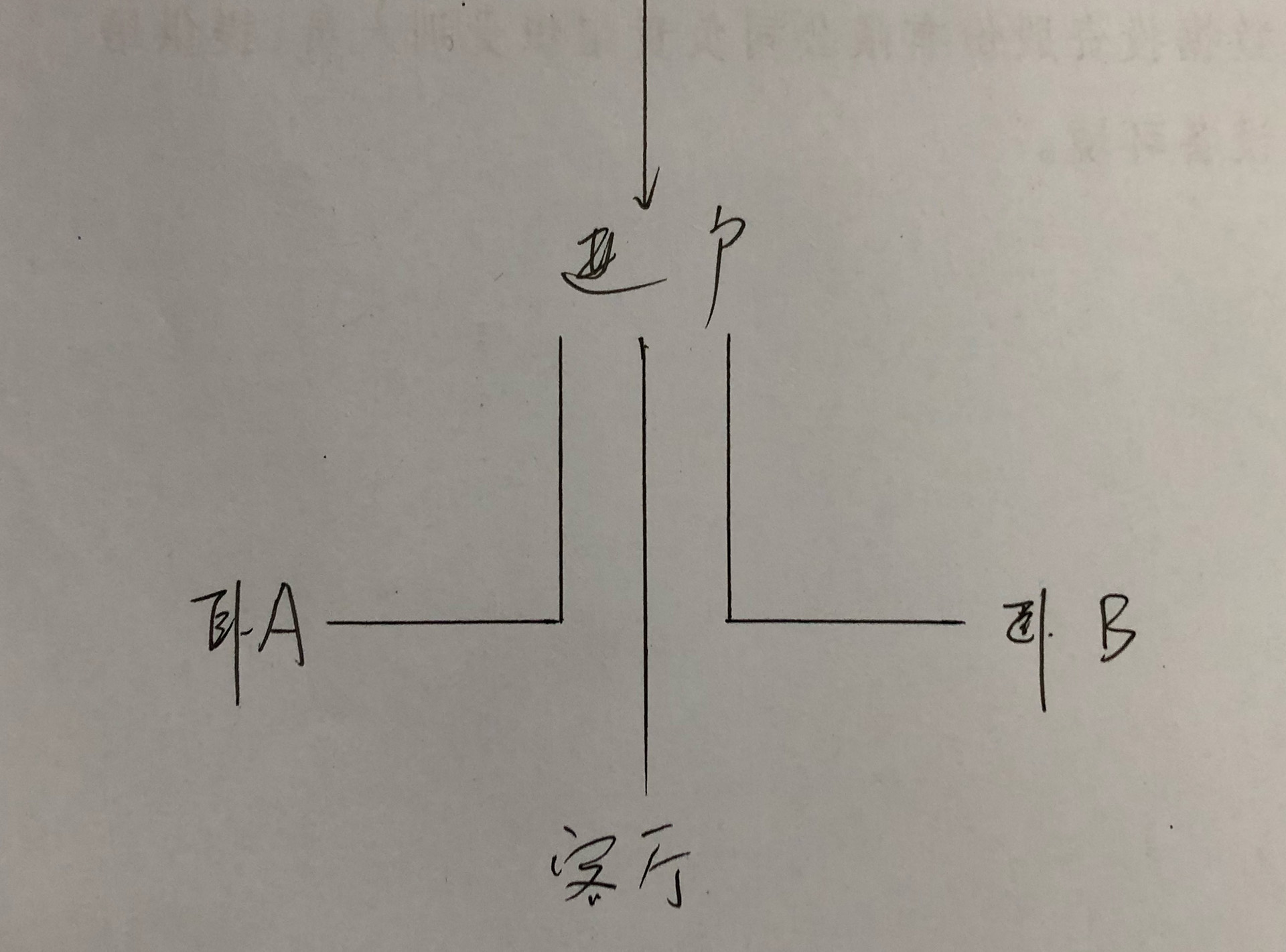

手绘的网络拓扑

按照既有的链路,我的光猫和无线路由器只能放在进户弱电箱里,卧室客厅才能都使用有线网(客厅直连电视、卧室连电脑)。但如此一来我客厅和卧室以及卫生间的无线网信号又会受到明显阻隔,而且弱电箱根本就放不下我的路由器了!

怎么办呢?

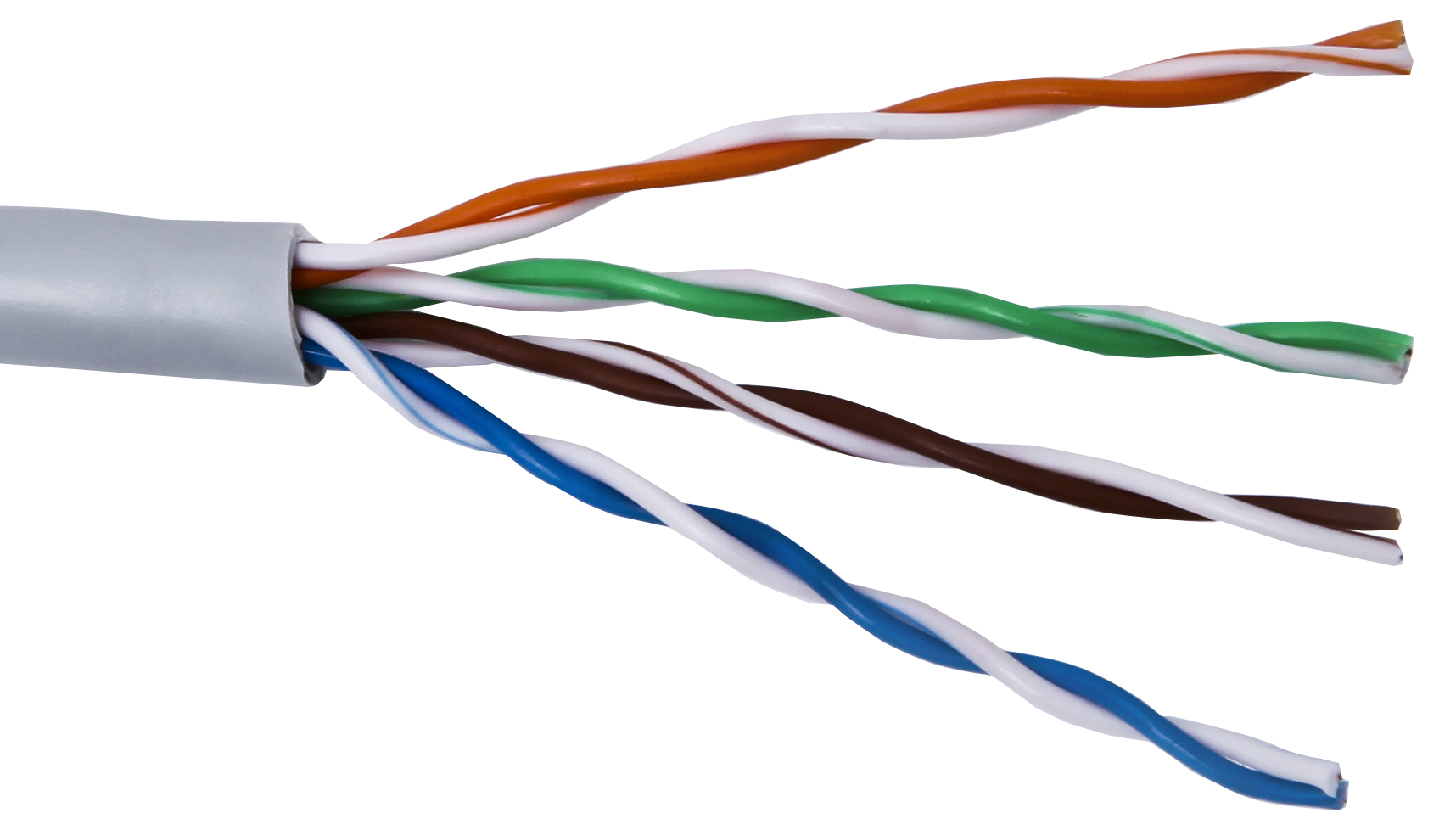

当前我们有线上网的网线绝大部分是双绞线。双绞线分超五类、六类、七类,然后各自又有屏蔽和非屏蔽的区别,但总的来说都是由四对电缆绞合而成,区别只是性能不同罢了。一般家庭用户使用(超)五类非屏蔽双绞线即可。

分享一种家庭装修(改装)常见的网络拓展方案

原则上为了网络的可靠性和稳定性,双绞线的 8 芯都需要严格连接才行。但自从上次看到一个无良工程商在项目中用一根网线同时带电脑和两个电话时我才知道:原来双绞线仅用其中的 4 芯便能进行数据通信!

按中国大陆流行的 T568B 标准线序:橙白、橙、绿白、蓝、蓝白、 绿、棕白、棕。其实只需要测(连)通第 1/2/3/6 即橙白/橙/绿白/绿 4 芯即可进行数据通信,根据网络上的普遍说法:8 芯网线能提供更高的速率、抗干扰性更优、能 POE 供电。所以作为家庭用户,4 芯即可。

分享一种家庭装修(改装)常见的网络拓展方案

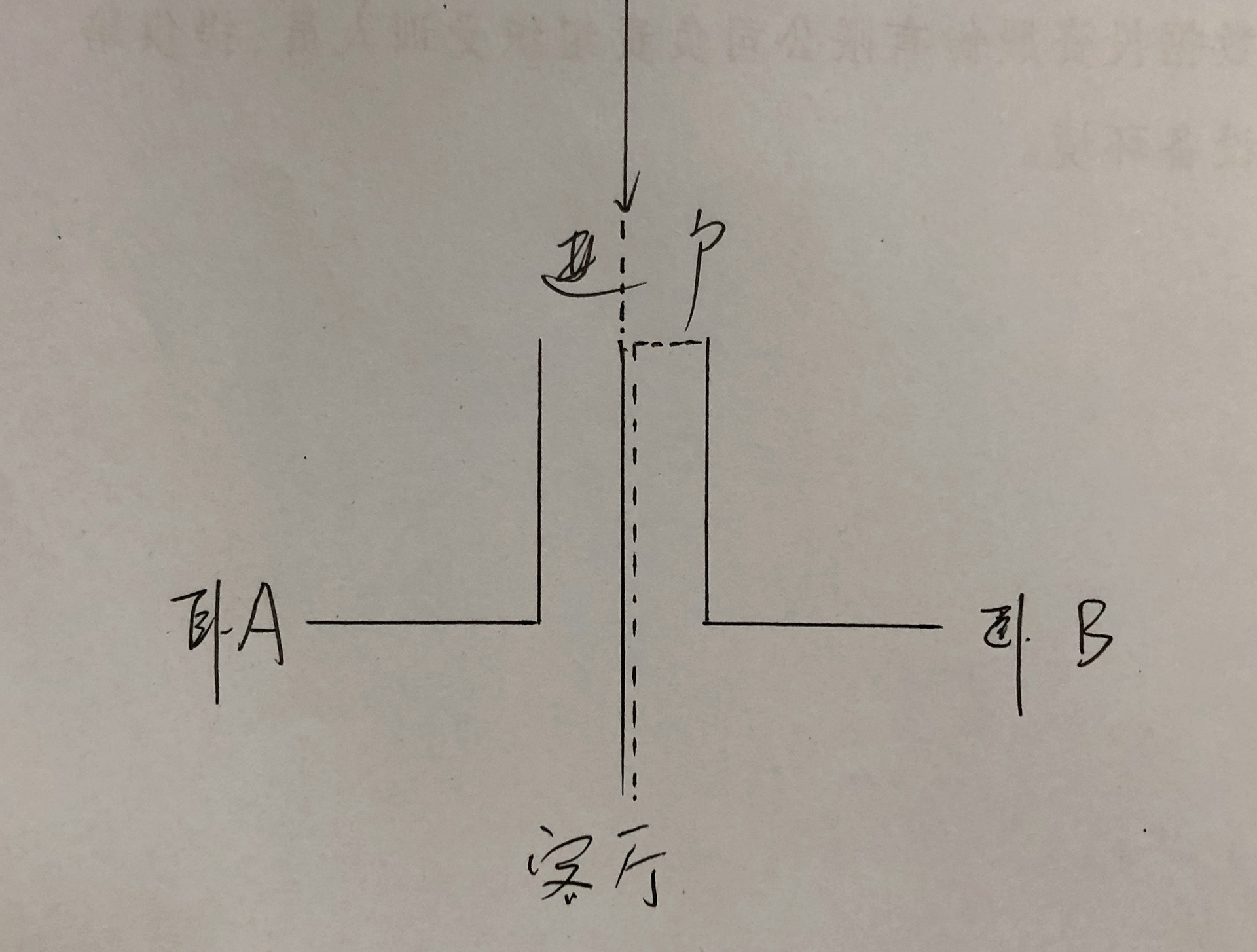

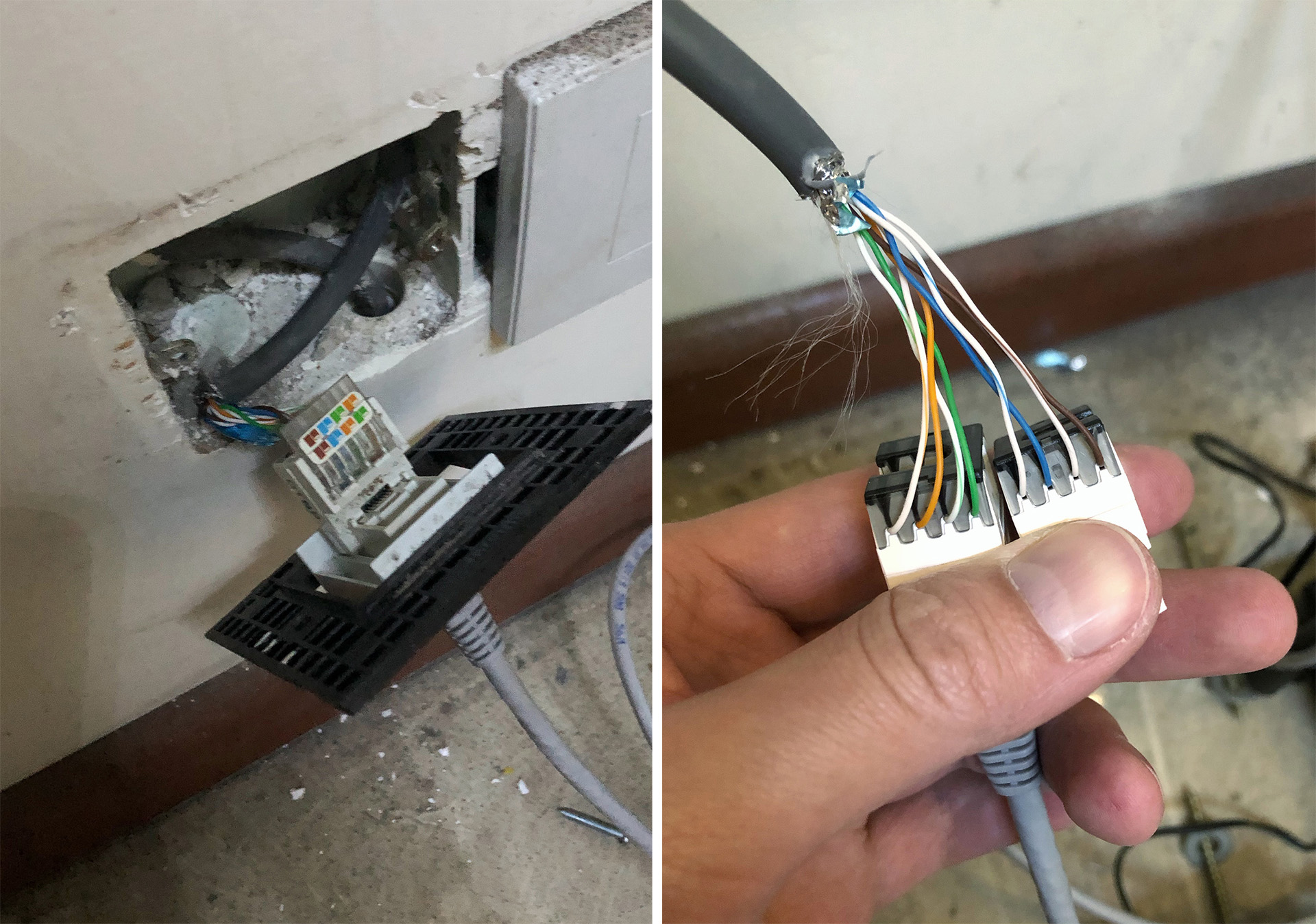

于是我将光猫留在弱电箱,无线路由器放在客厅,并把原来从弱电箱到客厅的双绞线一分为二,其中 4 芯把光猫和路由器的 WAN 口相连,另外 4 芯把卧室的一根网线连接起来。另外请注意:

  • 被分出去的 4 芯(蓝、蓝白、棕白、棕)要当成数据芯来铰接,不要弄错线序;
  • 客厅这头用网络模块问题不大,弱电箱那头直接铰接须接牢靠。

分享一种家庭装修(改装)常见的网络拓展方案


分享一种家庭装修(改装)常见的网络拓展方案

分享一种家庭装修(改装)常见的网络拓展方案

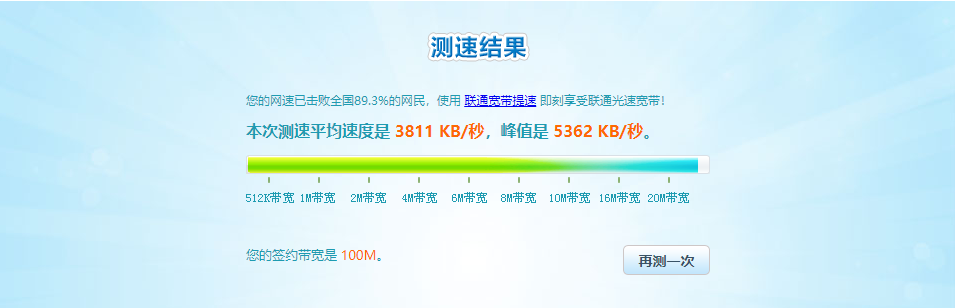

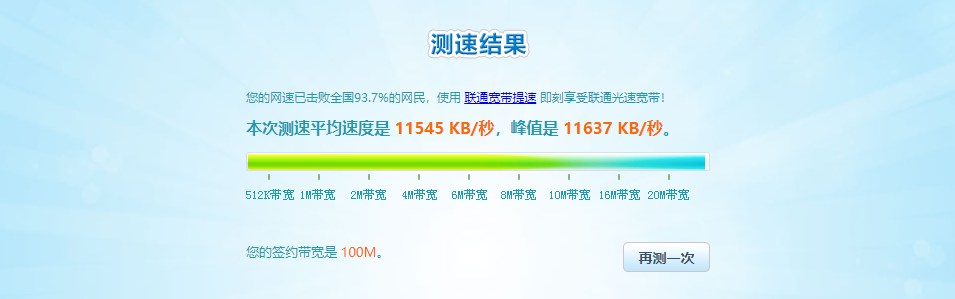

实际测速还是挺能说明问题的。上图是我的电脑在 2.4G 频段下并隔了一堵墙的测试效果;下图是在连接四芯网线后的测试效果,可见百兆几乎跑满了,完美~
